工业流体测量工况复杂，高温高压、易燃易爆、介质粘稠、电磁干扰强等场景，对流量计的稳定性、安全性要求极高。普通仪表极易测量失准、故障频发，难以长期稳定运行。

靶式流量计专为严苛工业工况设计，依托成熟的力学测量原理与精密结构，适配多介质、多场景流量测控，稳定可靠、运维简便，广泛应用于石化、热力、油气、冶金等行业。

产品优越性

三大核心亮点，适配工业复杂工况

1运行稳定连续，适配特殊工况

采用自主测量结构，无需外接供电，尤其适配野外场站或布线受限现场。可规避供电波动、线路故障问题，保障流量数据持续稳定采集。

2整机坚固耐用，运维成本低廉

整机采用高精密三轴承扭力筒构件，结构稳固耐磨。设备故障率低，无需频繁调试，日常巡检即可，大幅降低运维成本。

3适配性广，安装改造便捷

适配于对测量元件无腐蚀作用的气体、液体或蒸汽等介质，覆盖DN20-DN100主流管径。支持水平、垂直多方式安装，采用法兰连接，老旧管线改造无需大幅改管，施工便捷、适配性强。

产品简介

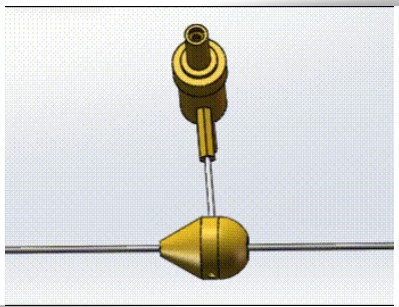

1工作原理

流体通过管道内部时，对靶片产生推力。推力与流量、介质密度呈精准对应关系。推力经连杆传递至力平衡机构，通过三轴承扭力筒扭矩平衡转化为机械位移，再经机芯齿轮传动放大，驱动表盘直观显示瞬时流量。

测量逻辑简洁闭环、运行稳定、故障率低，适配连续化工业生产测控。

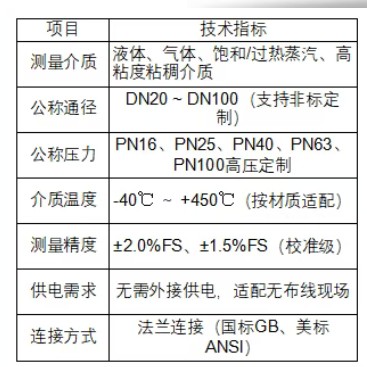

2技术参数

产品结构特点

1承压测量主管本体

设备承压主体，采用不锈钢材质，标准法兰对接管道，结构刚性强，抗压抗形变，保障高压工况运行稳定。

2靶片受力检测组件

管道流量检测核心部件采用双曲线型靶片，介质流过时靶片承受与流速相对应的流体作用力，具备灵敏度高、受力均匀、抖动小、受力与流量对应精准的优势，可定制耐磨、防腐材质，适配各类腐蚀性及含杂质介质工况。

3精密力平衡传动总成

采用优化设计的三轴承扭力筒密封传递机构，将位移量放大后驱动机芯转动，降低机芯放大比，提高机芯运转平稳性、稳定性及精度。同时配有保护限位装置，能够避免位移量过大影响系统的使用寿命及非线性位移，产品最高工作压力可达32MPa。

结语

工业流量测量，稳定适配是核心刚需。靶式流量计凭借精工结构与成熟原理，精准匹配石化、油气、热力、冶金等复杂工况。

产品集抗干扰、耐温耐压、低运维等优势于一体，有效解决工业测量失准、设备易损、运维繁琐等痛点。

宜昌兆峰仪表可根据现场介质、温压参数、管道规格，定制专属材质与量程配置，全方位适配各类工业测控场景。

精工品质，精准测控，靶式流量计为工业流体计量安全、长效、稳定赋能。
