一、产品简介
TMS系列车载智能防爆多参量监测装置是一套专为油罐车、危险化学品运输车辆等移动式液体储运设备设计的一体化智能监测系统。装置由多参量传感器单元和车载智能多参量显示仪两部分组成，实现对车辆罐体内介质液位、温度、压力、容积、定位及运输状态等参数的实时检测、显示与远程管理。
根据不同应用需求，系统提供多种检测方案，可满足不同类型液体储运设备的智能化监测要求。

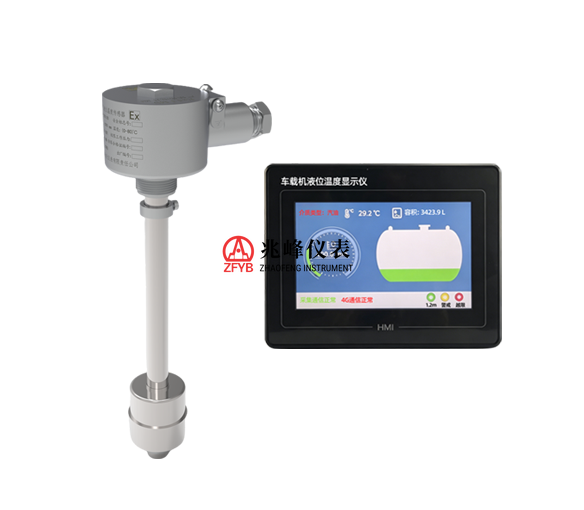

(1) 液位温度一体化检测方案
采用液位检测元件与温度检测元件组合设计，将液位和温度检测功能集成于同一传感器内，可同步采集罐体内液位和温度参数。该方案结构紧凑、安装方便，通过数字通信方式将检测数据传输至车载智能多参量显示仪，适用于常规油罐车、燃油运输车辆及一般液体储运设备。

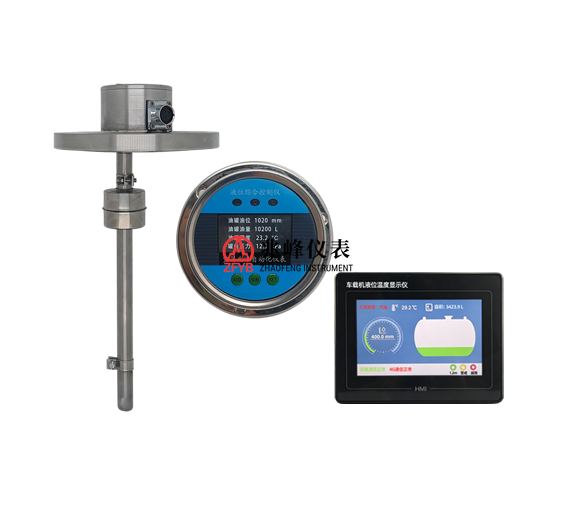

(2) 液位压力温度综合检测方案
采用液位、压力、温度多参数综合传感器，可同时采集罐体内液位、压力及温度三个关键参数，实现储运介质状态的综合监测。该方案适用于承压罐及危险化学品运输设备，可有效监测罐体内部压力变化，提高运输过程中的安全保障能力。

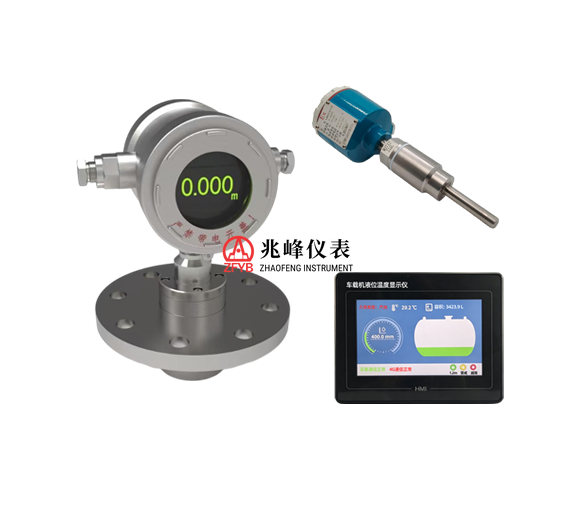

(3) 雷达液位温度检测方案
由防爆雷达液位传感器和防爆温度传感器组成。
其中，防爆雷达液位传感器采用高频电磁波反射原理，通过测量电磁波传播时间实现液位非接触式检测；防爆温度传感器采用高精度温度检测元件，实现介质温度实时测量。该方案无机械运动部件，具有测量稳定、可靠性高、维护方便等特点，适用于对测量精度及复杂工况适应能力要求较高的应用场景。

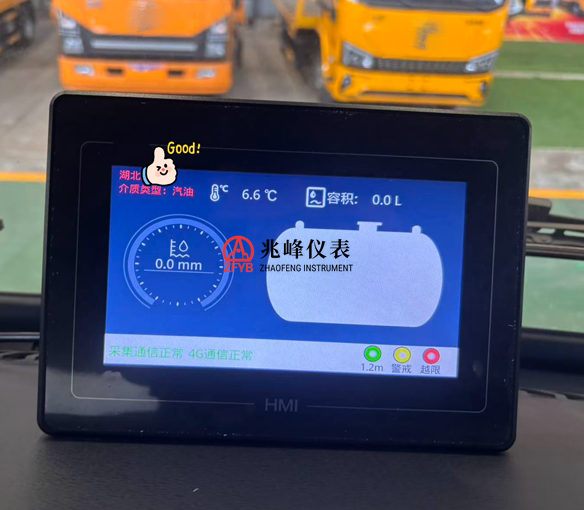

车载智能多参量显示仪集数据采集、处理、显示、报警、定位及通信功能于一体。系统支持RS485、CAN总线等多种通信方式，可实时显示液位、温度、容积等信息，并通过北斗/GPS双模定位及4G无线通信，将车辆位置、运行状态及检测数据上传至远程管理平台，实现手机端、电脑端对运输过程的可视化、数字化管理。
装置采用防爆结构设计，具有可靠性高、抗振性能强、环境适应性好等特点，可广泛应用于油品运输、危化品运输、燃油配送及其他移动式液体储运领域，有效提升车辆运输过程中的安全监测水平和智能管理能力。
二、主要技术参数
1. 防爆型多参量传感器单元
1.1 液位温度一体化传感器
项目 | 技术参数 |
测量参数 | 液位、温度 |
测量原理 | 液位检测 + 温度检测组合设计 |
测量方式 | 接触式测量 |
精度 | 1级 |
温度精度 | A级（Pt100） |
测量范围 | 根据罐体高度定制 |
工作压力 | ≤1.6MPa |
介质密度 | ≥0.45g/cm³ |
介质粘度 | ≤0.05Pa.s |
输出信号 | RS485 |
工作电源 | 24VDC（标准）；供电电压最大范围(12～36）VDC |
功耗 | ＜3W |
工作温度 | （-25～70）℃ |
防爆标志 | ExdⅡCT5Gb |
防护等级 | IP54（标准型）；IP65（特殊型），符合GB/T4208 |
抗振性能 | ≤50m/s² |
外壳材质 | 不锈钢304 |
安装方式 | 螺纹安装、法兰安装 |
重量 | 1.8kg |
1.2 液位压力温度综合传感器
项目 | 技术参数 |
测量参数 | 液位、压力、温度 |
最大工作压力 | ≤1.6MPa |
液位测量范围 | 0～2500mm（可定制） |
精度 | 液位：1级；压力：0.5级；温度：0.5级 |
分辨率 | 液位：5mm；压力：0.01kPa/0.001MPa；温度：0.1℃ |
信号输出 | CAN2.0B |
工作电源 | 9～36VDC |
功耗 | ＜3W |
工作温度 | -40～60℃ |
相对湿度 | ≤95%（40℃） |
显示器 | OLED显示器 |
防护等级 | IP54 |
防爆标志 | Ex ib ⅡC T5 Ga（本安型） |
本安防爆参数 | 电源端：Ui: 5.5VDC; Ii: 500mA : Pi:687mW; Li: 0 ; Ci: 36.14uf 通信端：Ui: 5.5VDC ; Ii: 2.5mA ; Pi:3.5mW; Li: 0 ; Ci: 36.14uf |
1.3 分体式多参量检测传感器
1.3.1 防爆雷达液位传感器
项目 | 技术参数 |
测量参数 | 液位 |
测量原理 | 高频电磁波反射原理 |
测量方式 | 非接触式测量 |
精度 | 1级 |
测量频率 | 80GHz |
测量范围 | 0～20m（可定制） |
输出信号 | RS485 |
工作电源 | 24VDC或220VAC |
工作温度 | -40～75℃ |
防爆标志 | Ex db ⅡC T6 Gb |
防护等级 | IP54（标准型）；IP65（特殊型） |
抗振性能 | ≤20m/s² |
外壳材质 | 不锈钢304 |
安装方式 | 螺纹安装、法兰安装 |
1.3.2 防爆温度传感器
项目 | 技术参数 |
测量参数 | 温度 |
测量范围 | -200～420℃（可定制） |
精度 | 0.5级 |
输出信号 | RS485；电阻信号（可选） |
工作压力 | ≤10MPa |
工作温度 | -40～85℃ |
防爆标志 | ExdⅡCT5Gb |
防护等级 | IP54（标准型）；IP65（特殊型） |
保护管材质 | 不锈钢304（可选316L） |
安装方式 | 螺纹安装、法兰安装 |
2. 车载智能多参量显示仪
项目 | 技术参数 |
显示参数 | 液位、温度、容积、车辆状态 |
显示方式 | 液晶显示 |
输入信号 | RS485、CAN2.0B |
定位方式 | 北斗/GPS双模定位 |
通信方式 | 4G无线通信 |
数据上传 | 支持远程平台 |
报警功能 | 液位异常、温度异常、通信异常报警 |
工作电源 | 12～36VDC |
工作温度 | -20～60℃ |
防护等级 | IP54 |
三、规格型号
型号 | 名称 | 说明 |
TMS-S1 | 液位温度一体化传感器 | 液位、温度综合检测 |
TMS-S2 | 液位压力温度综合传感器 | 液位、压力、温度综合检测 |
TMS-S3 | 雷达液位传感器 + 温度传感器组合 | 雷达液位检测+温度检测 |
TMS-D | 车载智能多参量显示仪 | 数据显示、报警、定位及远程通信 |
