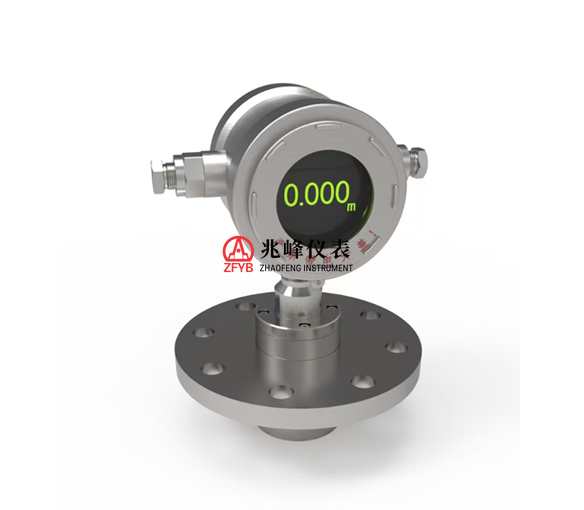

GUL系列矿用隔爆兼本安型雷达液位传感器

产品概述

产品概述：

GUL矿用隔爆兼本安型雷达液位传感器（以下简称仪表）由传感器和转换器两部分构成。它是利用电磁波反射原理检测液位或固体物位高度。

仪表采用非接触式测量，适用于各种复杂工况下的液位测量，配以高精度测量、转换、显示、控制电路，高亮度OLED显示器显示实测液位值（多种单位可选），中文交互操作界面，四个操作按键，操作简单直观；可通过面板按键设置参数，所有参数均自动保存。

仪表上半部分转换器为隔爆结构，采用不锈钢型外壳，内装有隔爆兼本安的转换电路，为雷达液位传感器组件提供本安供电及信号采集。防爆合格证编号、安全标志编号、检验单位标志等信息请查阅我公司网站或咨询我公司。本型产品执行标准为：Q/YZY109《GUL系列矿用隔爆兼本安型雷达液位传感器》。

主要技术参数：

项目	技术参数
精度	1级
测量频率	80GHz
工作湿度	0～95%
工作温度	-40～75℃
工作电源	24VDC或220VAC
工作电流	＜100 mADC
天线波束宽度	±2.75°
采集频率	≥160ms/可配置
模拟信号输出	（4～20）mADC
数字信号输出	RS485，通讯速率及信号高层协议等详见使用说明书
开关信号输出	1～2路继电器信号输出
显示	OLED显示器
防爆标志	Ex db[ib]ⅠMb
防护等级	IP54（标准型），IP65（特殊型），符合GB/T4208
抗振性能	＜20m/s²
防爆结构要点	仪表外壳采用不锈钢制造，外壳为隔爆型，引入装置符合GB/T3836.1中 Ex电缆引入装置规定，必须使用外径为（8-12）mm的矿用电缆线。出线电缆与电路板可靠焊接后固化，并通过出线密封圈及压线螺母压紧。雷达传感器通过隔爆型穿墙端子与隔爆壳体连接。
安装位置	·仪表安装位置高于最高液面10cm时，需保证仪表底部雷达模块（天线面）平行于液面； ·仪表在罐体安装时，距离罐体边沿距离应该保证大于0.5m，尽量居中安装。
安装方式	DN80法兰安装(标准)；若需其它法兰安装或是采用螺纹接口请在订货前咨询
本安参数	本安参数详见产品使用说明书
